船用日標凸耳式渦輪蝶閥 JIS F7480 日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅堋＞哂心透邷?、耐磨損、耐腐蝕等優點。廣泛應用于石油、化工及船舶等管道上。
船用日標凸耳式渦輪蝶閥 JIS F7480介紹
蝸輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。 如果要求蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。 常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。 處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。船用日標凸耳式渦輪蝶閥 JIS F7480采用標準
設計標準：API609-83 法蘭連接尺寸：JIS B2212 JIS B2213 JIS B2214 結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式：手柄、蝸輪、氣動、電動等
船用日標凸耳式渦輪蝶閥 JIS F7480 生產標準日標JIS、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
船用日標凸耳式渦輪蝶閥 JIS F7480安裝說明
安裝前準備工作：1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。
安裝步驟：
1、安裝前將閥盤先打開10度。（拆卸前亦同）
2、在適當位置設定輔助螺絲，以調整兩法蘭面距離。
3、將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓。
4、于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。
5、裝置完成后應再度確認全開及全關度。
操作步驟：
1、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
4、要做配管耐壓試驗時，應將閥打開。
5、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況
船用日標凸耳式渦輪蝶閥 JIS F7480參數
| 公稱通徑 | DN | 830W | 830L |
|---|---|---|---|
| 2″～36″ | 2″～36″ | ||
| 公稱壓力 | PN | 10K | 20K |
| 試驗壓力 | 強度實驗 | 1.5 | 3.0 |
| 密封實驗 | 1.1 | 2.2 | |
| 適用介質 | 水、海水、蒸汽、油品等 | ||
| 適用溫度 | -29～425℃ | ||
船用日標凸耳式渦輪蝶閥 JIS F7480材料表
| 零件名稱 | 材料 |
|---|---|
| 閥體 | WCB、304、316、316SS、CF8M |
| 閥板 | WCB、304、316、316SS、CF8M |
| 閥桿 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |

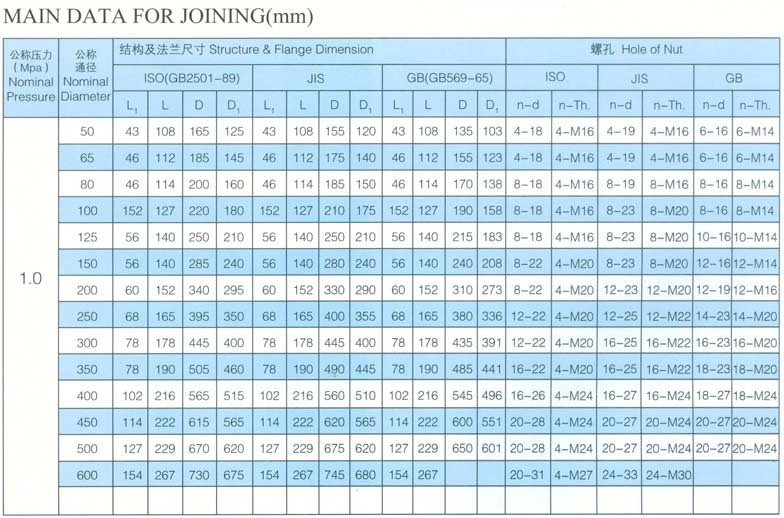

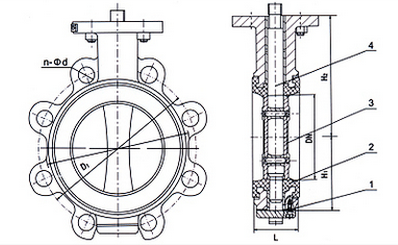

船用日標凸耳式渦輪蝶閥 JIS F7480結構圖與尺寸表
