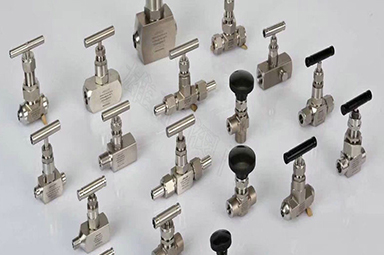

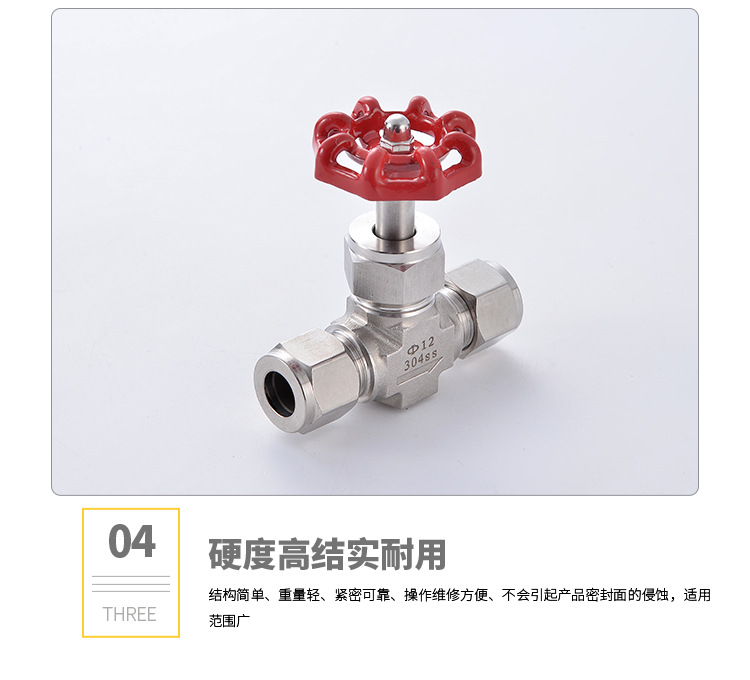

卡套針型閥,J91W卡套針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
| 產品名稱： | 卡套針型閥 |
|
J91W |
|
|
手動 |
|
卡套 |
|
|
熱鍛壓閥體 |
|
錐面密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-12 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
卡套針型閥J91W參數
公稱壓力：0.6Mpa﹑32Mpa適用溫度：≤200≤425
適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
卡套針型閥,J91W卡套針型閥工作原理：
在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作?！ ?/span>
1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動?！ ?/span>
2．接頭本體的尖端向內擠壓前卡套?！ ?/span>
3．前卡套消除它的內徑與管子外徑間的公差?！ ?/span>
4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封?！ ?/span>
5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐?！ ?/span>
6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
卡套針型閥,J91W卡套針型閥性能規范及工況
|
卡套針閥型號 |
公稱壓力(MPa) |
試驗壓力 (MPs) |
工作壓力(MPa) |
工作溫度() |
適用介質 |
||
|
殼體 |
密封（液） |
密封（氣） |
|||||
|
J91W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
p≤220 |
油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 |
|
J91W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J91W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425 |
|
|
J91W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
卡套針型閥,J91W卡套針型閥零部件材料
|
序號 |
零件 |
材料 |
標準 |
|
1 |
手柄 |
1Cr18Ni9Ti |
|
|
2 |
頂絲 |
SCM435 |
DIN916-1980 |
|
3 |
壓蓋 |
4Cr13 |
GB12233 |
|
*4 |
閥桿 |
316 |
GB12233 |
|
5 |
墊片 |
316 |
GB12233 |
|
*6 |
密封圈 |
RPTFE |
HG2-535 |
|
*7 |
導向座 |
316 |
GB12233 |
|
*8 |
襯墊、襯環 |
316 |
GB12233 |
|
*9 |
密封帽 |
RPTFE |
HG2-535 |
|
10 |
背母 |
316 |
GB12233 |
|
*11 |
閥體 |
316 |
GB12233 |
|
*12 |
前卡套 |
316L |
GB12233 |
|
13 |
后卡套 |
316 |
GB12233 |
|
14 |
螺帽 |
316 |
GB12233 |
卡套針型閥,J91W卡套針型閥連接尺寸
|
訂購編號 |
連接管T |
d |
l |
L |
h |
H |
S |
W |
安裝孔徑 |
最大閉合厚度 |
|
|
尺寸 |
OD |
||||||||||
|
Kpa-1 |
1/8 |
3.17 |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-2 |
3mm |
3mm |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-3 |
4mm |
4mm |
1.5 |
23 |
60 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-4 |
1/4 |
6.35mm |
4.3 |
24.5 |
63 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-5 |
6mm |
6mm |
1.3 |
24.5 |
63 |
13 |
50 |
4 |
32 |
14mm |
4 |
|
Kpa-6 |
8mm |
5mm |
4.3 |
25 |
65 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-7 |
3/8 |
9.52mm |
6.3 |
26 |
67 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-8 |
10mm |
10mm |
6.3 |
26 |
67 |
13 |
50 |
4 |
32 |
14mm |
6.5 |
|
Kpa-9 |
1/2 |
12.7mm |
6.3 |
26.5 |
73.5 |
16.5 |
58 |
4 |
45 |
19.2mm |
6.5 |
|
Kpa-10 |
12mm |
12mm |
6.3 |
26.5 |
73.5 |
16.5 |
58 |
4 |
45 |
19.2mm |
6.5 |
卡套針型閥,J91W卡套針型閥安裝步驟：
第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。
第二步：在卡套螺母的6點位置做一標記。
第三步： 用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。
