HQ41X滾球式止回閥
HQ41X滾球式止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。
HQ41X滾球式止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。
| 產品名稱： | 滾球式止回閥 | 產品型號： | HQ41X |
| 公稱通徑： | DN50～DN350 | 結構形式： | 球形 |
| 公稱壓力： | 1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+80ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 球墨鑄鐵、鑄鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水、熱水管網 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
HQ41X滾球式止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。技術參數
公稱壓力：1.0~1.6MPa公稱通徑：50~350mm
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
工作原理

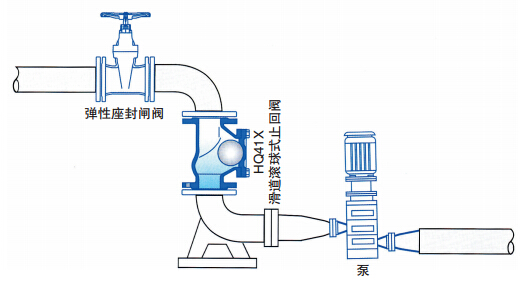

HQ41X滾球式止回閥采用橡膠滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘?；罎L球式止回的閥體采用全水流通道，流量大，阻力小，水平或垂直安裝均可。典型安裝示意圖
主要零部件材料
| 零件名稱 | 閥體 | 球 |
| 材料 | 鑄鐵、球鐵、鑄鋼 | 鋼體外包橡膠 |

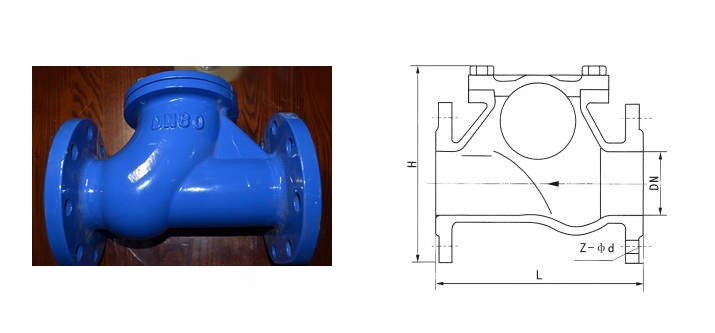

外形結構圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| D | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |

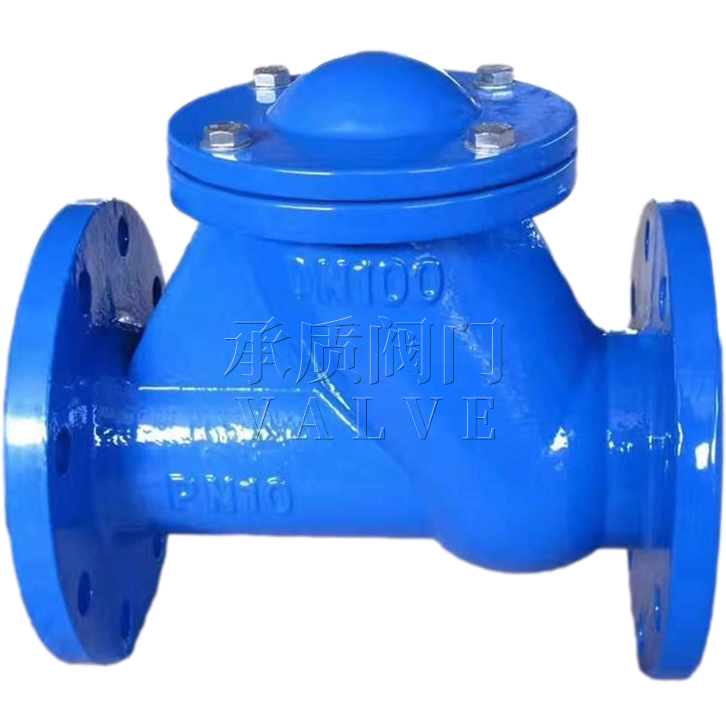

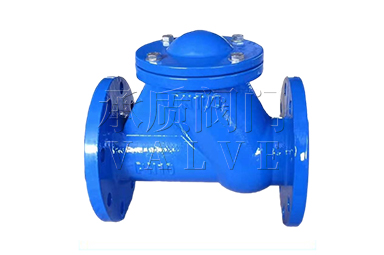

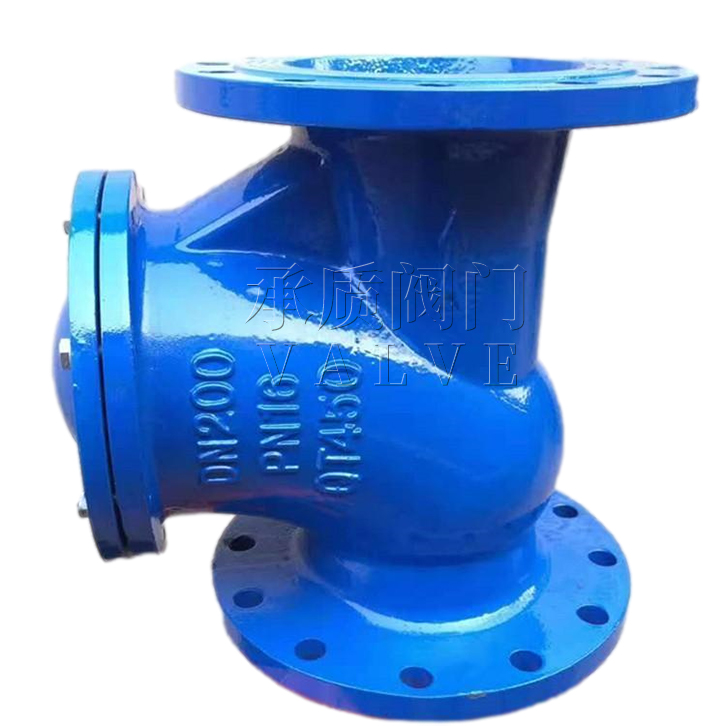

HQ41X滾球式止回閥實物圖
|
